实现密封的基础

聚四氟乙烯，英文名称：Poly tetra fluoro ethylene ，缩写PTFE，又称四氟、特氟龙(Teflon)，是一种碳氟化合物。

PTFE具有强大的化学稳定性、广阔的使用温度范围、优异的不粘性、良好的润滑性、较低的吸水率、优良的电绝缘性、极佳的耐候性。

今天我们主要是分享的是“实现密封的基础”。首先我们需要知道的是发生泄露的原因。

发生泄露的原因

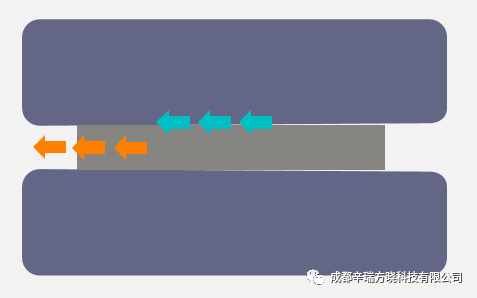

第一种就是密封材料的填充性能不够，使得介质通过垫片和法兰界面之间缝隙发生泄露；

第二种则是密封材料本身有缝隙或者强度不够，让介质能够透过垫片本身发生渗漏；

实现密封的基础

我们知道了发生泄露的原因，从而便可以得出实现密封的基础有以下三点：

1. 优异的填充性能，要求密封材料必须具有足够柔软才能贴合密封面的不规则表面。填充性能的极致是液体，所谓的“水银泻地，无孔不入”，说的就是这个现象。举个例子，同样是泡菜坛子，水虽然填充性能极好，但是没有强度，不够坚固。泡菜坛内部发酵的气体稍微多一点，气压一高，就会发生泄露，听到它盖子被顶起来，然后水里冒泡的声音。

2. 足够坚固，防止密封材料在工作条件和意外的压力/温度偏差下发生挤压、蠕变和爆裂。

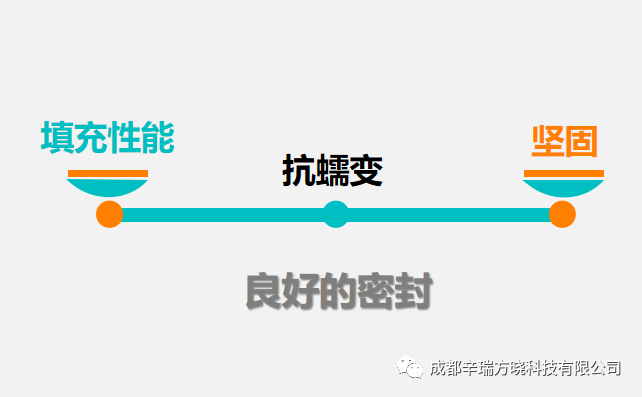

3. 抗蠕变，这和密封材料的填充性能和坚固程度都有关，具体来说，就是填充性能好，就更容易蠕变，足够坚固，就不容易蠕变。如修建墙体的水泥，它在没有凝固以前，填充性能好，可以让每块砖都严丝合缝，但是你如果给它比较大的压力，它就会从砖缝里流出来。如果你直接在砖中间放一个凝固了水泥块，那你是压不动它的，但是就必定会有缝隙出现。

PTFE密封产品的安装和泄露对比

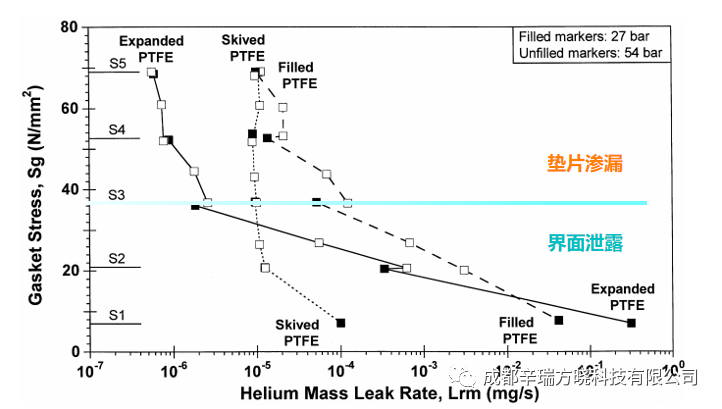

下图是三种PTFE密封产品的安装状态和泄露量对比，材质分别是膨体PTFE、模压车削的纯PTFE，以及填充了硫酸钡的改性PTFE。

这条线以下，拧紧力或者法兰载荷较小，主要的泄露量构成是通过密封界面泄露；垫片压力足够以后，泄露量的减少幅度明显变大，主要的泄露是通过垫片本身。因为材料是膨化聚四氟乙烯，本身是多孔结构，存在很多孔隙，但是拧紧力继续上升以后，孔隙被压缩，泄漏量很快被降低到最小。
