上一期我们说到因其优异的密封性能，rPTFE被广泛应用于化工、石油、制药、食品加工等领域。不过由于制作原料易得，且rPTFE改性材料的颜色也容易被模仿，许多同行都声称自己的产品是rPTFE。那么市场上的rPTFE都有哪些不一样呢？

01 制备原料

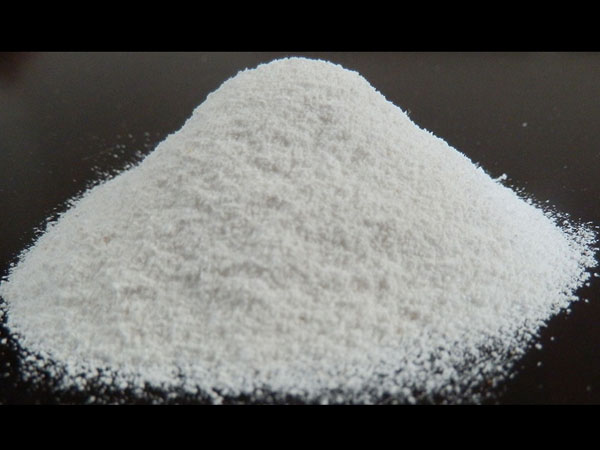

虽然基础材料都采用的是PTFE，但由于不同的聚合方法，PTFE有悬浮料（悬浮法聚合）和分散料（分散聚合）之分，即悬浮聚四氟乙烯、分散聚四氟乙烯。

悬浮料（悬浮聚四氟乙烯）的主要成型方法是模压法，即白色粉未加一定助剂，模压成形，然后在高于聚四氟乙烯的熔点温度下进行烧结，通过适当的机械加工，可以得到板材、棒材、管材和膜材等不同类型的制品。分散料（分散聚四氟乙烯）就是用分散聚合的方法制得的PTFE微细粉末。由于这种微细粉末具有很强的纤维化特性（特别温度是在20℃以上时），因此在储存、运输和混合时，建议将其置于5～10℃的环境条件下。这种料的成型方法是将助剂与粉料混合后，在24℃以上的环境中静置约24小时（完成晶相变），用活塞推挤成形、干燥、燃结。待成型后分散料则通过糊状挤出或推挤的方式制备，经过干燥和燃结等工艺。这种加工方法一般称为糊状挤出，也叫推挤。

它们虽然被称作PTFE，但是二者价格相差几倍，主要是通过粒径来鉴别，分散料细，悬浮料粗。

02 制备工艺

我们知道PTFE是一种高分子聚合物，相对分子质量约为100,000至500,000克/摩尔，要将从一个个的大分子制成改性PTFE垫片成品，其制备工艺并不简单。

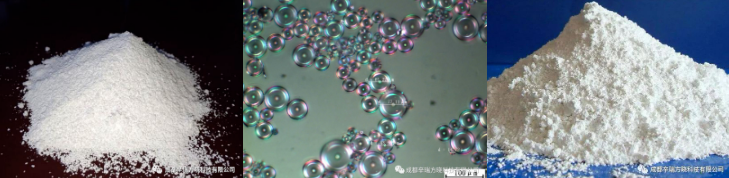

普通填料改性PTFE垫片一般是将填料（空心玻璃微球、二氧化硅、硫酸钡等）和聚四氟乙烯树脂混合均匀，模压成胚料，再经过高温烧结（车削）制备而成。虽然颜色相近，但是性能与真正的填充改性rPTFE垫片却相差一大截。为了使板材在性能上体现各向同性，PTFE树脂与填料充分混合后会经层压工艺反复压延，形成一个高度纤维化结构，由于还添加了填料，这样制备而成的rPTFE垫片有着高度致密的结构和均一优异的性能，解决了普通PTFE密封材料容易发生蠕变冷流的问题。

03 性能差异

填料改性rPTFE与传统模压烧结填料改性PTFE典型性能差异主要体现在抗蠕变性能上。

真正的好rPTFE密封材料由于特殊的制备工艺使材料内部形成高度纤维的结构，使材料的抗蠕变性能相较于传统的模压烧结PTFE有较大的改善。总的来说可以看同一条件下垫片进行密封后的泄漏量和蠕变松弛率来区别使用的到底是不是好的密封材料。
